Module 2. Spantmallen en huidgangen CNC gefreesd.
|
|

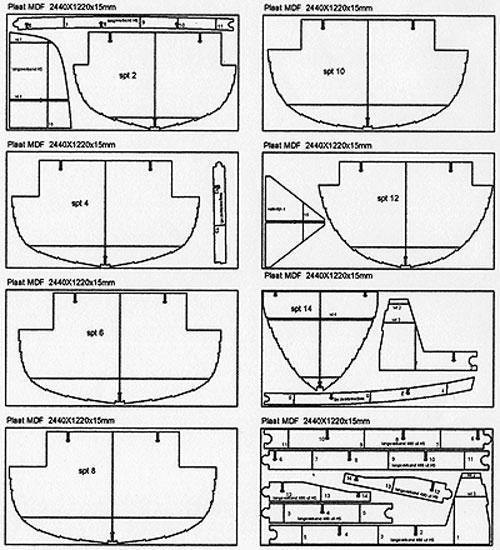

| Hierboven: De spantmallen uit 8 platen 15 mm. dik MDF.
|
|

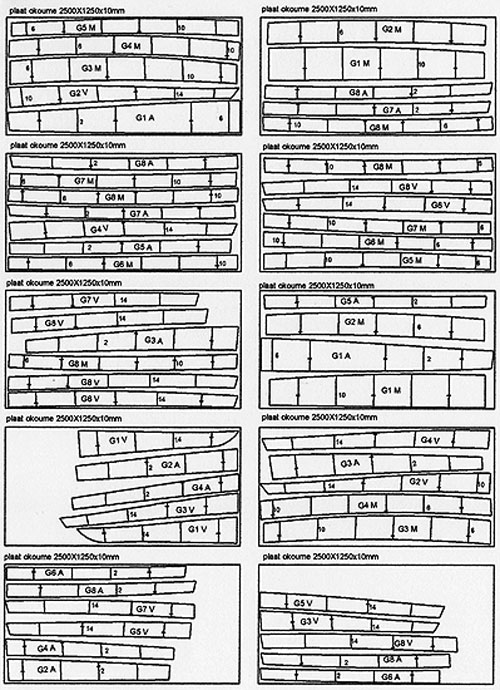

| Module 2 omvat behalve de spantmallen ook de gangen: deze laatste worden gefreesd uit 10 platen 10 mm. garantiemultiplex.
|
| terug naar Allina 630 documentatie |
|
Module 3. Afbouwpakket CNC gefreesd.
Dit pakket omvat vrijwel alle multiplex onderdelen voor de afbouw van de sloep, gefreesd aangeleverd. De bouwer kan direct beginnen met het aanbrengen van het binnenwerk van de boot.
Een uitzondering is gemaakt met betrekking tot het materiaal voor stuurstand en motorkist: de bouwer kan deze zelf toevoegen, naar eigen inzicht of aan de hand van de bouwtekeningen.
|
|

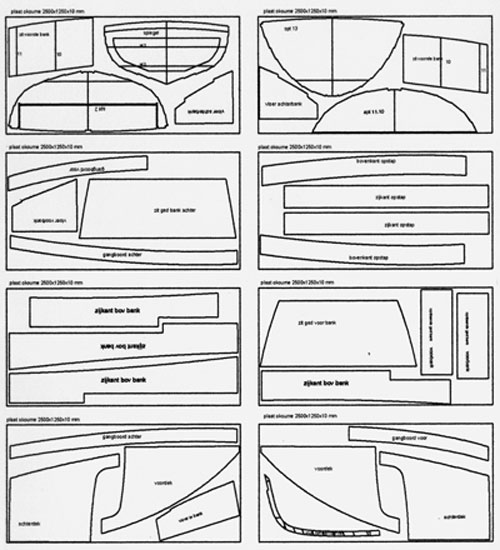

| Module 3 omvat het afbouwpakket bestaande uit 8 platen in 10 mm. garantiemultiplex (hierboven, met o.m. schotten, dek en bank-delen) en 7 platen 15 mm. garantie-multiplex.
|
|

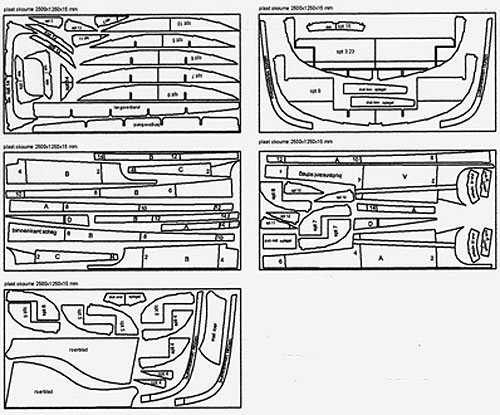

| In de 7 platen 15 mm. multiplex uit het afbouw-pakket zijn onder meer wrangen, schotten, scheg, roer en kuipvloer (2 platen, niet op de afbeelding) opgenomen.
|
| terug naar Allina 630 documentatie |
|
